扁皮《厚窄和宽薄》数据测试（第二波）

第二波测试，终于折腾完了，需要说明的几个问题：
1、拉距
我把弓头固定在厚木板上，然后70，80，90拉距处做记号，以此来固定拉距。
2、皮筋
0.49和0.7的是在某手上买的，0.67和1.0的是在某宝上买的，前者在同等厚度的情况下，略贵。
3、珠子
8珠、9珠只用同一颗珠子测试。

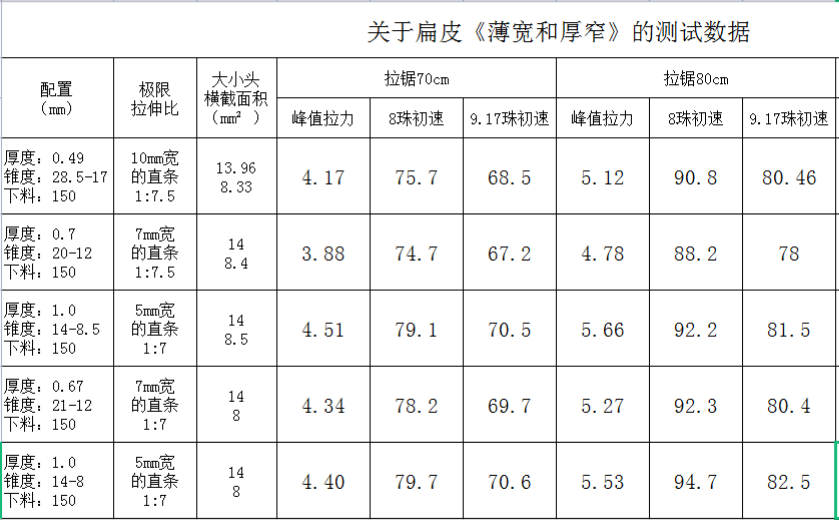

4、测试数据
数据真实，每个数据都是多次测试，而求得的平均值。
5、击发节奏
每次均为数到3击发。

后来想了想，这个90拉距的测试数据，不够严谨，暂时删除

90拉距的数据暂时删除，因为不够严谨。我来说说原因，因为皮筋拉伸比不一样，都拉到90拉距的时候，泄力速度不一样，3秒后，7.5倍拉伸比的皮筋，要比7倍拉伸比的皮筋泄力少，这个在手提电子秤上，显示的很明显，越接近极限，泄力速度越快。70拉距和80拉距，都远没有到皮筋的极限，泄力速度，基本一致。

从这表上看，难道拉力与初速没什么关系么？

彩云之南 发表于 2021-6-15 14:14
从这表上看，难道拉力与初速没什么关系么？

或者换个想法：厚皮筋虽然拉力重，但是因为回弹慢，所以带动珠子的初速也就慢一点了。

彩云之南 发表于 2021-6-15 14:14
从这表上看，难道拉力与初速没什么关系么？

0.49和0.7的，拉力和初速，成正比，1.0和0.49的一比，给我搞蒙圈了，虽然说，拉伸比略有不同，但也应该是拉力重的初速应该多一些啊，拉距90的时候，多了1公斤的拉力，初速才一样。不知道是什么原因

皮筋横向收缩，也就是截面积收缩好像叫压应力，克服这个横向收缩变形所用掉的力，不对钢珠做功，但是又不可避免。薄厚就这点差距

qq360512883 发表于 2021-6-15 14:24
0.49和0.7的，拉力和初速，成正比，1.0和0.49的一比，给我搞蒙圈了，虽然说，拉伸比略有不同，但也应该是 ...

我怀疑橡胶形变时，内部分子运动存在粘滞阻力，越厚越严重。

九连环 发表于 2021-6-15 16:52
皮筋横向收缩，也就是截面积收缩好像叫压应力，克服这个横向收缩变形所用掉的力，不对钢珠做功，但是又不可 ...

薄皮筋两边收缩更大啊。

我在 发表于 2021-6-15 17:01
薄皮筋两边收缩更大啊。

用的夹片，22的撑头，太宽的直接对折

我在 发表于 2021-6-15 16:59
我怀疑橡胶形变时，内部分子运动存在粘滞阻力，越厚越严重。

初速差不了多少，就是厚窄拉力重点

0.5和0.7的差别不大，1.0的重了很多哦。看来一些主播推荐皮筋尽量选0.75以下，最厚不超过0.8还是较靠谱的。
看来圆皮拉力重就重在它的厚上了。

我在 发表于 2021-6-15 17:10
0.5和0.7的差别不大，1.0的重了很多哦。看来一些主播推荐皮筋尽量选0.75以下，最厚不超过0.8还是较靠谱的。 ...

其他的都差不多，就这个1.0厚的，弹速差别也不大，拉力有明显的区别，平条我也试过拉力，1.0的明显重

我在 发表于 2021-6-15 17:01
薄皮筋两边收缩更大啊。

我也说不好，有可能越厚的皮筋，截面形变越大，也可能就是厚皮筋本身压应力大吧，我小本毕业，我也岳云鹏还差一个郭德纲的距离

皮筋分子受三个方向的弹性变形（拉力），X，Y，Z。XZ轴方向的拉力被浪费掉，只有Y轴对做功有意义。当皮筋厚度越厚Z轴面的分子越多，拉力也越重，但Y轴方向并未成倍增加，所以拉力与Y轴方向做功不成倍比。简单说下不一定对！

楼主的数据里有两条1.0的记录，前者宽一点，两种拉距下拉力也大一点，但是初速却都比窄的低
这很反直觉啊
楼主确定这俩是同一种皮筋，而且数据没有记反么？

斐沃 发表于 2021-6-15 20:48
楼主的数据里有两条1.0的记录，前者宽一点，两种拉距下拉力也大一点，但是初速却都比窄的低
这很反直觉啊
...

没错，窄的拉力略重，弹速也高一点点，一个店买的暴力黄，只是厚度不同

qq360512883 发表于 2021-6-15 20:52
没错，窄的拉力略重，弹速也高一点点，一个店买的暴力黄，只是厚度不同 ...

你的数据是宽的(8.5)拉力更重，可是初速却更低。

斐沃 发表于 2021-6-15 20:56
你的数据是宽的(8.5)拉力更重，可是初速却更低。

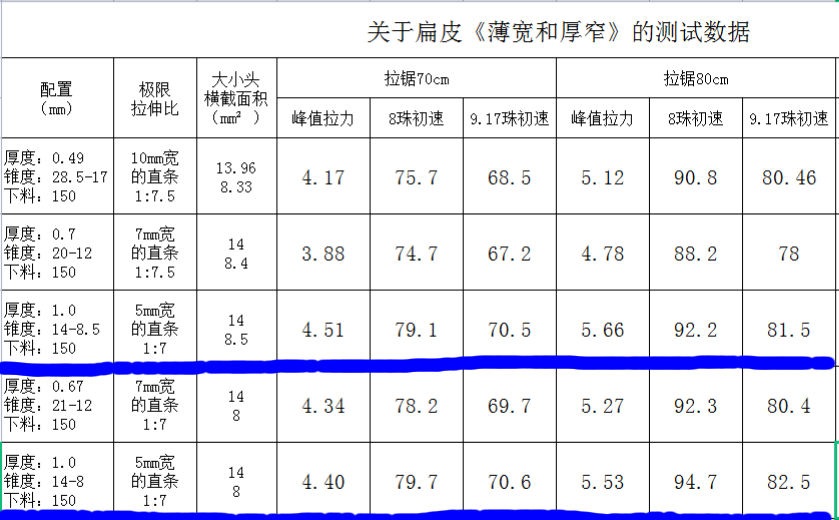

前三个配置是一组，是上午测的，后两个是一组，是下午补充测试的

qq360512883 发表于 2021-6-15 21:05
前三个配置是一组，是上午测的，后两个是一组，是下午补充测试的

不管怎么说，做功距离相同的情况下，拉力更大，初速却更低，还是不好理解。
难道是测速仪受气温影响了？还有，我觉得这个0.7的皮筋可以列入避坑指南了，相同拉伸比，拉力小这么多。

斐沃 发表于 2021-6-15 20:56
你的数据是宽的(8.5)拉力更重，可是初速却更低。

皮筋这东西，太难做到稳定，影响因素太多，最理想的测试就是，击发那一刻，拉力有多少，初速有多少，要不然都没意义，以后也不会做测试了，太累！
